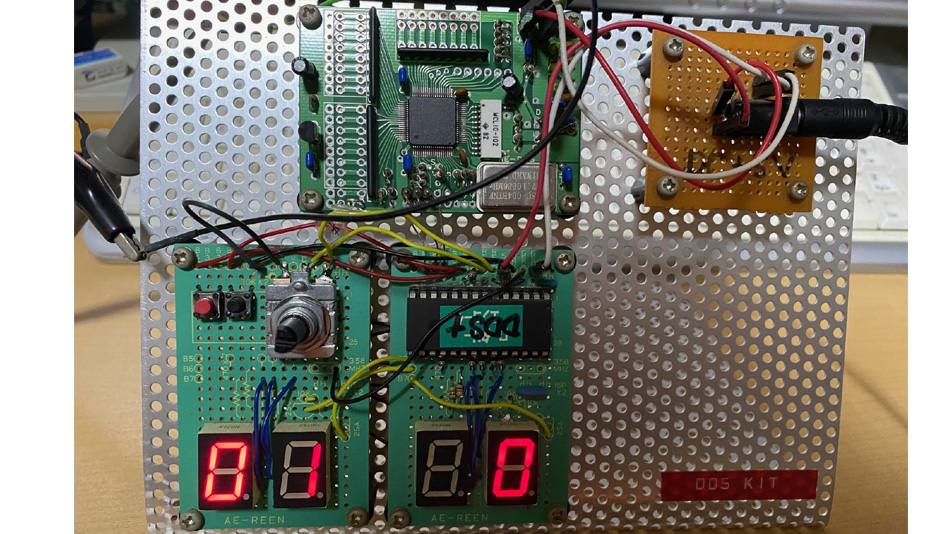

↑ＤＳＳ（ダイレクト　デジタル　シンセサイザー）キット　と　ＤＳＳコントローラーキット

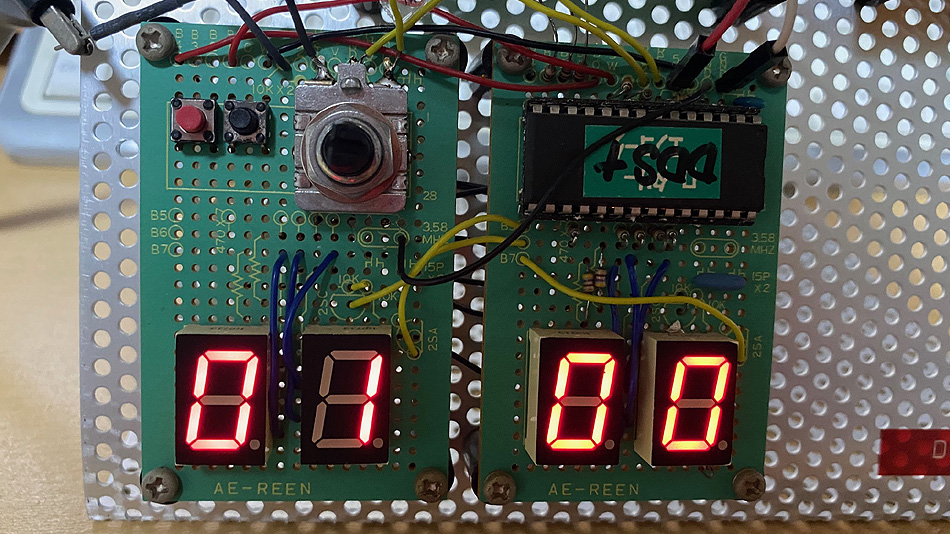

↑ＤＳＳコントローラーキット

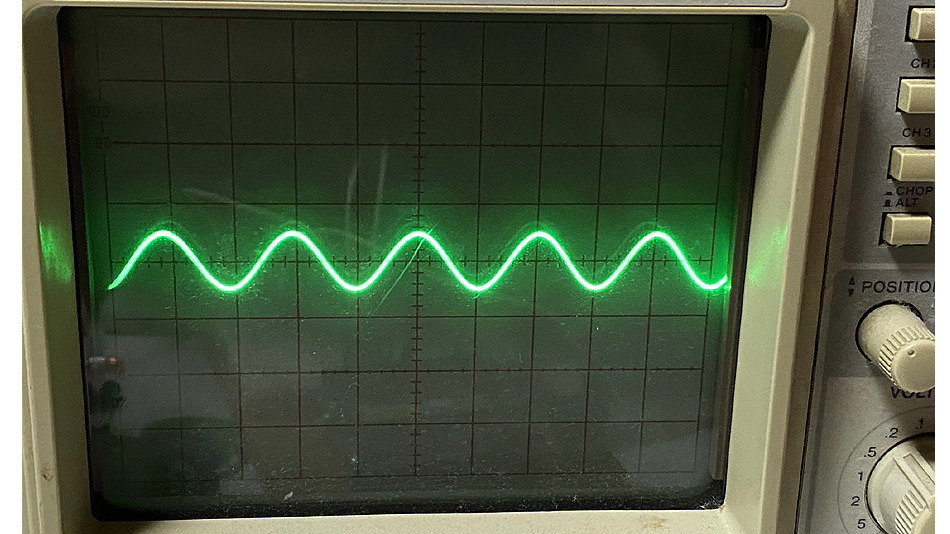

↑２０ｋＨｚの波形
　
秋月電子　ＤＤＳキット（ダイレクト　デジタル　シンセサイザー）　です。

かなり昔に作ったキットの為、ロータリーエンコーダーの調子が悪くなり、取り替えました。

ＤＤＳキット以外にも、ＰＩＣ　ＤＤＳコントロールキットＤＤＳ＋　も取り付けてあります。

電源を入れると、デフォルト１ＭＨｚで、サイン波を出力します。

周波数の設定が分かりづらく、全部で８桁あるのですが、見た目は４桁しかありません。

下の桁（低周波）を設定する時は、プッシュスイッチの黒を押し、次の４桁の画面へ移る必要があります。

下の桁（低周波）にいくと、右の７セグのドットがつきます。


仕様は、

商品名　：　ＤＳＳ（ダイレクト　デジタル　シンセサイザー）キット

電源　：　ＤＣ＋５Ｖ

波形　：　サイン波

周波数　：　１Ｈｚ〜１７．５ＭＨｚ

DDSに使われているLSI　：　QFP80-P-1212

品番　：　K-00059

価格　：　6400円

−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−

商品名　：　ＤＳＳコントローラーキット

電源　：　ＤＣ＋５Ｖ

仕様　：　ロータリーエンコーダで、ＤＤＳの周波数がコントロールできる。

品番　：　K-00060

価格　：　2000円
　
−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−−

商品名　：　ロータリーエンコーダ

仕様　：　修理に使ったロータリーエンコーダです。

品番　：　K-00292

商品品番　：　RE160F-40E3-20A-24P-003

価格　：　200円

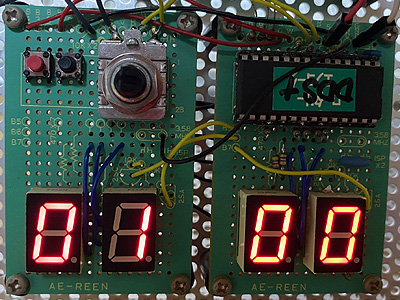

１ＭＨｚ（デフォルト）です。 スイッチを入れた直後は毎回この画面です。		１ＭＨｚ（デフォルト）のサイン波です。　 スイッチを入れた直後は毎回この画面です。

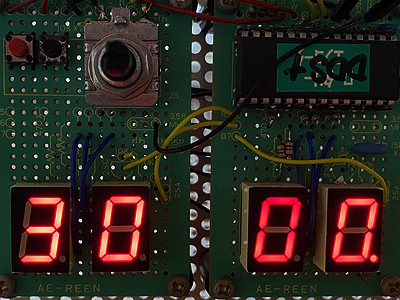

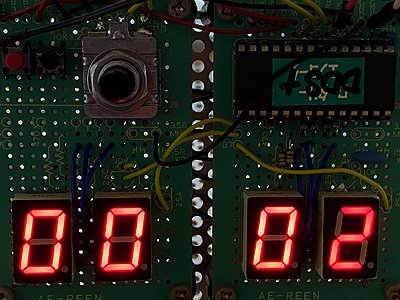

２０ｋＨｚです。		３ｋＨｚ（３０００Ｈｚ）です。 一番右の７セグに、ドットがついています。

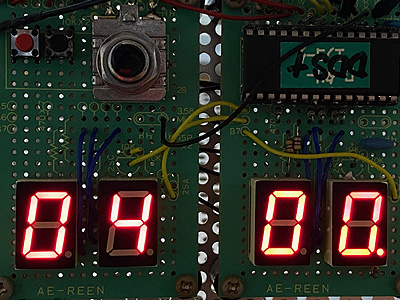

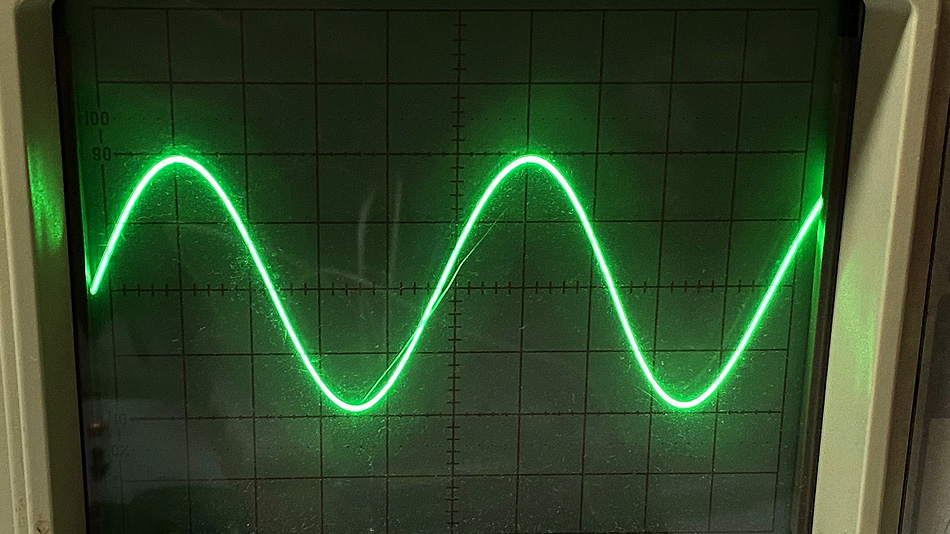

４００Ｈｚです。 一番右の７セグに、ドットがついています。		５０Ｈｚです。 一番右の７セグに、ドットがついています。

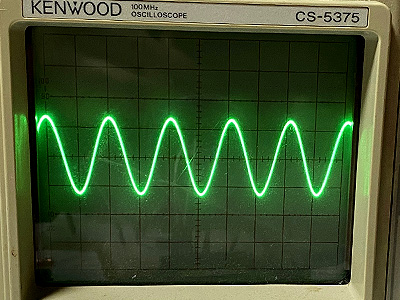

１０ＭＨｚの波形でも、結構綺麗に出力されています。

１７．５ＭＨｚまでＤＤＳキットは出力できるようですが、持っているオシロスコープ（ケンウッド　ＣＳ−５３７５）が１０ＭＨｚくらいしか、まともに見れないので、これが最大です。

（2025年12月18日（木）　作成）
