財団法人　ナガサキ産業技術開発センター 長崎総合科学大学 シングルボードコンピュータ(SBC)　SBC-ナガサキ Ver2　を、電子工作塾の生徒さんに頂きました。

３０年くらい前の古い、シングルボードコンピュータ（ＳＢＣ）で、「ＣＰＵ（Ｚ８０）、ＲＯＭ、ＲＡＭ、ＩＯ出力ＩＣ、タイマーＩＣ、ＵＳＡＲＴ、パラレルＩＣ」と、パソコン黎明期の代物です。

名機　ＮＥＣ　ＴＫ−８０　の互換品みたいなシングルボードコンピュータのようです。

マニュアルなどは一切無く、ネットにも情報が全くありませんでした。

過去の記憶とチャトＧＰＴを利用し、ＩＯ出力の端子を見つけ、なんとかマシン語で、ＬＥＤを点灯させました。

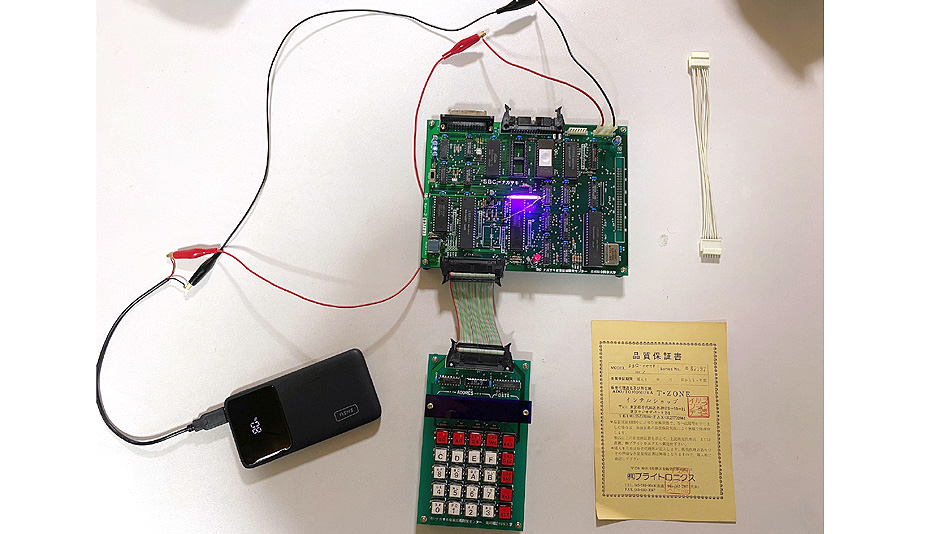

電源はモバイルバッテリー、ＬＥＤはＣＯＢを利用し、今の部品も取り入れてみました！

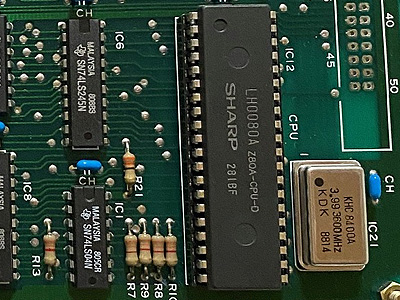

ＣＰＵは、Ｚ８０です。 隣にクロック用の水晶発振子が搭載されています。		左はＲＯＭで、紫外線があたらないようにシールが貼ってあります。 モニタプログラム（ＯＳみたいなもの）が入っているようです。 右は、タイマーＩＣです。

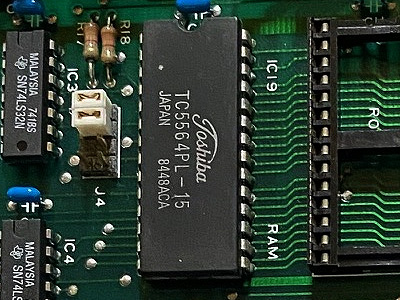

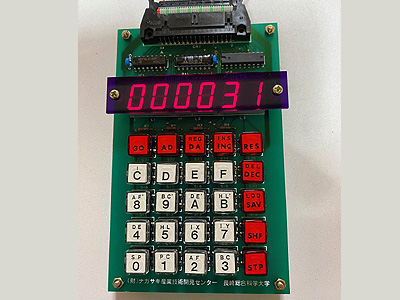

ＲＡＭです。 今回、このＲＡＭにＬＥＤを点灯させるマシン語を書きました。		フロントパネル。

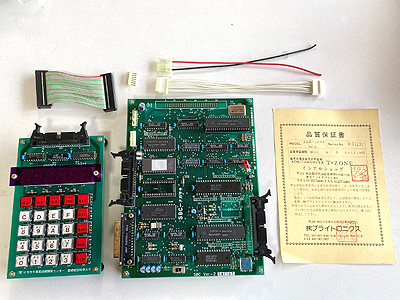

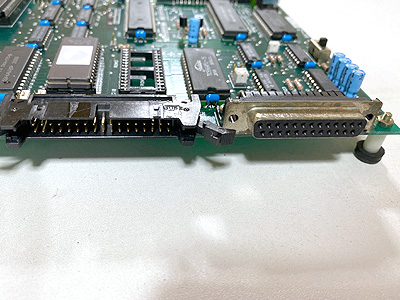

頂いたもの一式		コネクタです。 左はフロントパネルをつけても動作せず。 右はプリンターをつけるコネクタでしょうか？

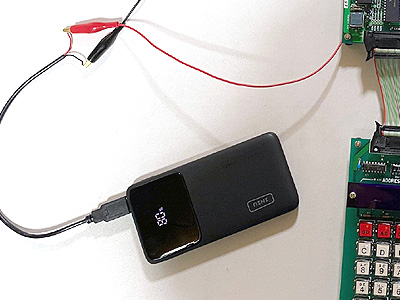

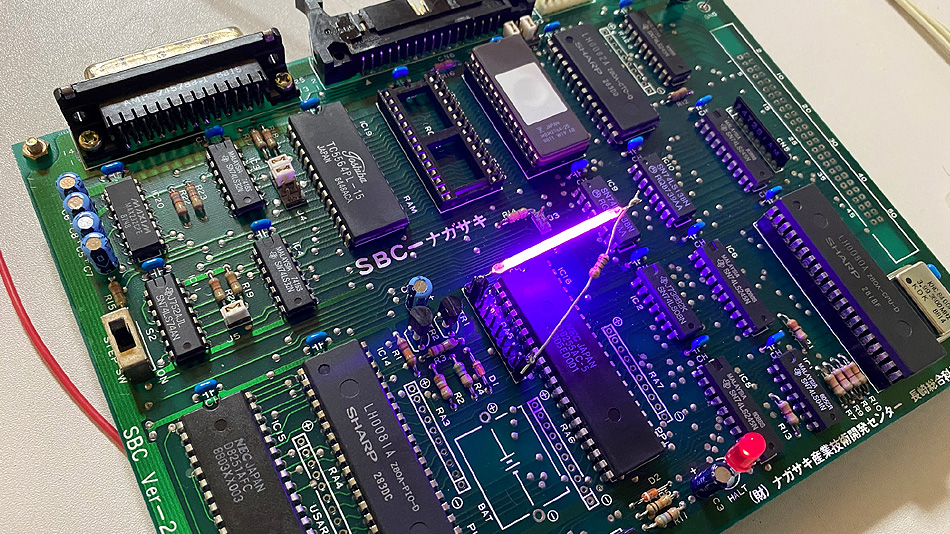

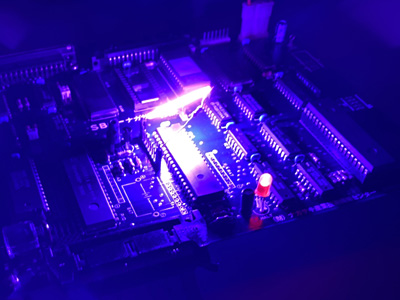

ＬＥＤはＣＯＢタイプを利用し、今風にしてみました。		電源は、モバイルバッテリー（５Ｖ）が丁度良いです。 ＣＰＵが温かくなるくらい発熱するので、電力を食います。 その為、モバイルバッテリーの安全装置は働かず使用出来ます。

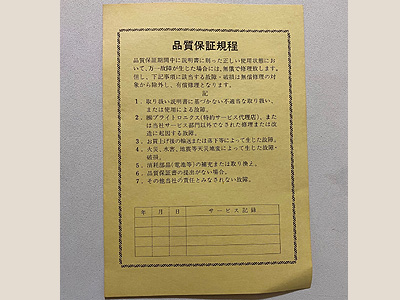

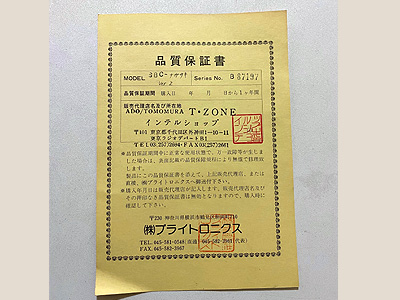

品質保証書（表）。		品質保証書（裏）。

【ＬＥＤを点灯させる、マシン語】

ハードは、８２５５のＰＡ３端子にＬＥＤ（ＣＯＢタイプ）を取り付けました。
正論理で点灯します。
ＲＡＭのアドレス８０００番から８００８番まで、次のマシン語を記載します。

8000 3E
8001 CF
8002 D3
8003 0E
8004 3E
8005 10
8006 D3
8007 0C
8008 76

アドレス８０００番〜８００３番までが、初期化。
アドレス８００４番〜８００８番までが、点灯。

ＧＯボタンを押すと、動き、ＬＥＤが点灯しっぱなしになります。
ボードについている、ＨＡＬＴのＬＥＤも点灯します。

※ＰＡ４端子も点灯します。

（2025年11月11日（火)　作成）
