小学生の電子工作塾向け教材に利用しようと、ガチャポンのザクヘッドに、サーボモータを入れ、モノアイが動くようにしました。

サーボモータは、秋月電子の「マイクロサーボ９ｇ　ＳＧ−９０　￥600」がぴったり入りました。

モータの制御は、アマゾンで購入したサーボテスターが簡単でした。

電源はサーボモータなので、1.5A以上は使いますので、ACアダプター５Ｖ　1.5Aを使いました。


モノアイは、φ５ｍｍの赤色に１ｋΩ抵抗で点灯させました。

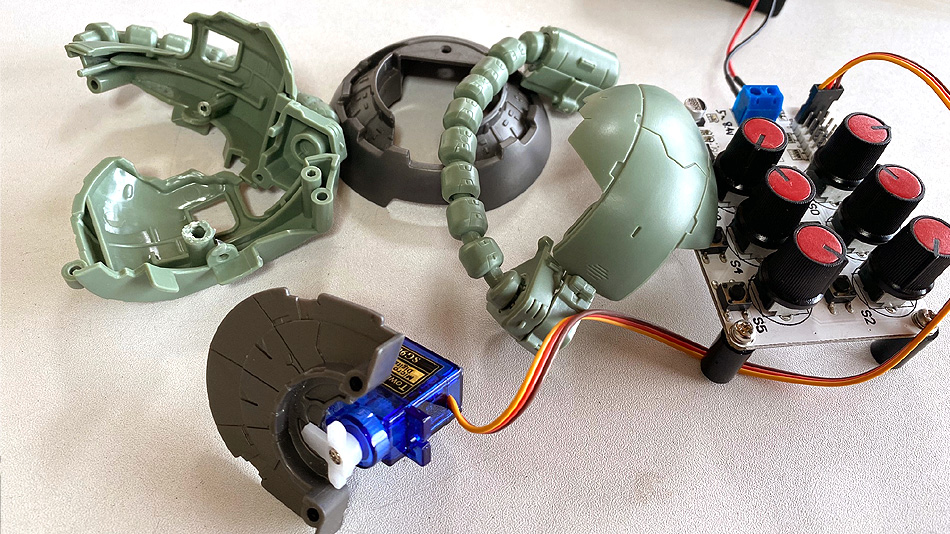

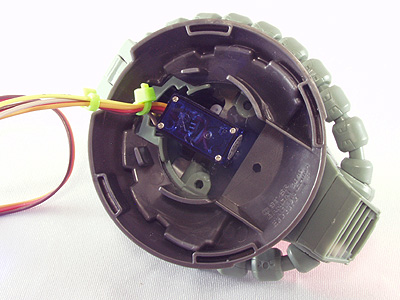

モノアイは赤色ＬＥＤφ5mm。 サーボモータにホットボンドでつけています。		裏面にサーボモータを取り付けた所。

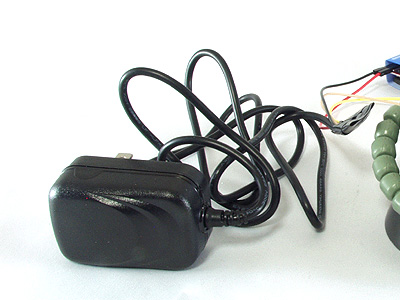

ＡＣアダプター５Ｖ　１．５Ａ。		配線は空中配線です。

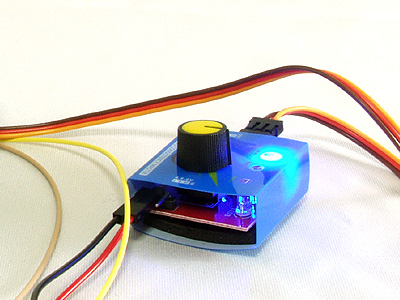

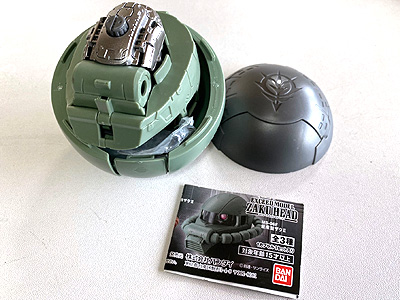

サーボテスターのプッシュスイッチを押すと、 ３通りの動きを楽しめます。		購入したガチャポン。

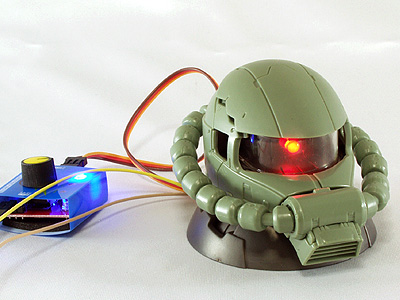

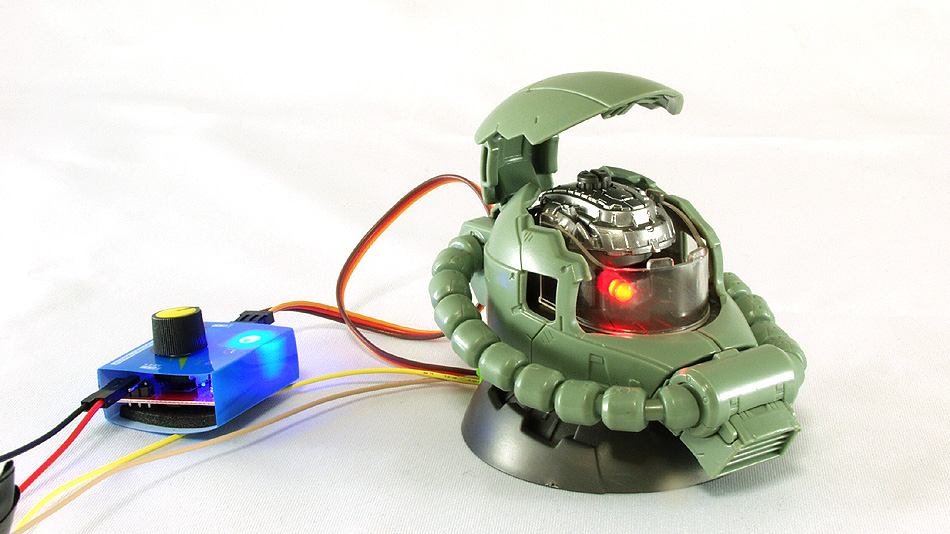

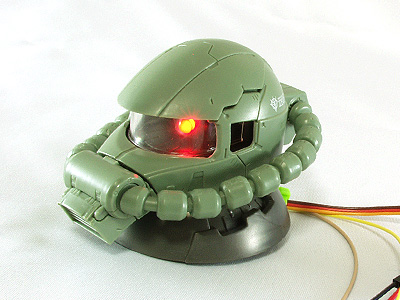

完成した状態。		完成した状態。

【動作している様子】
モノアイが点灯し、サーボモータを動かす事が出来ます。

（2025年11月8日（土)　作成）
